基本信息
产品编号	SZG001
中文名称	SZG系列真空干燥器
英文名称

产品详情

一、真空干燥器概述

真空干燥器是我公司在结合国内同类产品技术所开发的新一代干燥装置，具备皮带、链条两级弹性联接方式，因而设备运行平稳。两端轴采用焊接后大型镗床加工的方式，充分保证了两支轴的良好同心。壳体内外均采用厚型钢（不锈钢）板制作，以保证在真空及高压下的稳定工作。热媒及真空系统均采用可靠的美国技术的旋转接头。　作为专业干燥设备制造厂,我们以每年百余台服务于用户,本公司产品从高温导热油为热媒介质、中温蒸汽及低温热水一应俱全。

二、真空干燥器特点:

1，能以较低温度获得较高的干燥速率。

2，物料封闭干燥，物料和环境都不会受到污染。

3，热效率较高。

4，可回收溶剂。

5，可将物料干燥到很低的水分。

6，结构简单，清扫容易，回转壁面上不易积料。

7，不能连续作业，干燥速度较慢。

8，有效加热面积较小，难于大型化

三、真空干燥器适用范围：

适用化工、制药、食品等行业的粉状、粒状及纤维的浓缩、混合、干燥及需低温干燥的物料（如生化制品等更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。

四、真空干燥器主要技术指标：

项目		机型
名称	单位	100	200	350	500	750	1000	1500	2000	3000	4500
总容积	L	100	200	350	500	750	1000	1500	2000	3000	4500
工作容积	L	50	100	175	250	375	500	750	1000	1500	2250
加热面积	m2	1.16	1.5	2	2.63	3.5	4.61	5.58	7.5	9.6	13.8
转速	rpm	6								4	4
功率	kW	0.75	1.1	1.5	1.5	2.2	3	3	4	5.5	7.5
转架高度	mm	1810	1910	2090	2195	2500	2665	2915	3055	3330	4210
整机重量	kg	1000	1300	1500	1800	2000	2300	2500	3500	5000	6000
罐内设计压力	MPa	-0.09~-0.096
夹层设计压力	MPa	0.3

五、真空干燥器工作原理

1,在密闭的夹层中通入热能源(如热水，低压蒸汽或导热油)，热量经内壳传给被干燥物料。
2,在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。
3,物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂 )不断地向表面渗透、蒸发、排出，三个过程不断进行，物料在很短时间内达到干燥目的。

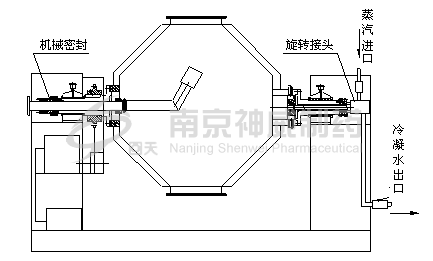

六、真空干燥器工艺流程图

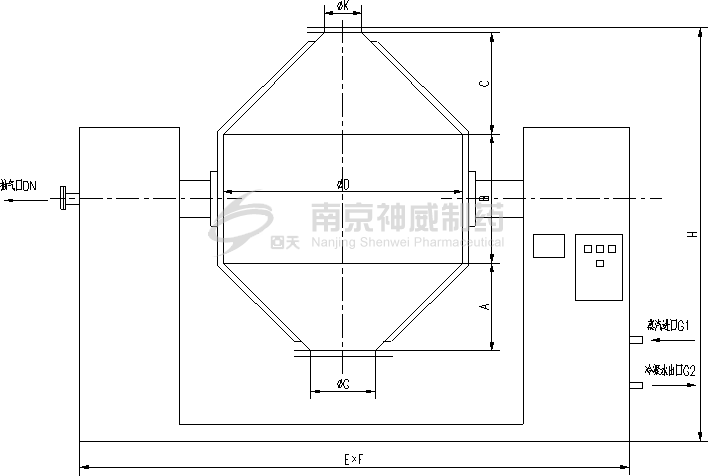

七、真空干燥器主要安装尺寸

规格	A	B	C	D	E	F	H	φG	φK	G1	G2	DN
ZGS-100	140	280	250	550	1600	600	1200	300	100	G1/2"	G1/2"	50
ZGS-200	200	300	300	700	1800	750	1400	300	100	G1/2"	G1/2"	50
ZGS-350	280	320	350	850	1950	900	1550	350	200	G1/2"	G1/2"	50
ZGS-500	390	320	460	900	2050	950	1850	400	300	G3/4"	G3/4"	50
ZGS-750	400	500	500	1000	2200	1050	2100	400	300	G3/4"	G3/4"	50
ZGS-1000	430	600	530	1100	2500	1200	2300	400	300	G3/4"	G3/4"	50
ZGS-1500	475	700	550	1300	3200	1500	2600	400	300	G1"	G1"	50
ZGS-2000	500	800	600	1400	3400	1600	2800	400	300	G1"	G1"	80
ZGS-3000	600	900	700	1600	3800	1800	3200	400	300	40	40	80
ZGS-4500	750	1120	850	1800	4200	2000	3700	400	300	50	50	80

八、真空干燥器应用实例

	装料	原含水	终含水	干燥时间	容积	加热温度	真空度	转数	功率
	kg	%(干基）	%(干基）	h	m3	℃	mmHg	rpm	kW
片状树脂	340	0.5	0	2	0.96	80-120	0.1	5	2.2
无机药品结晶	300	5	0.1	5	1.5	60-90	30	4	1.5
粉状无机盐	800	2	0	4	1.87	40-80	50	4	1.5
片状有机药品	250	0.1	0	1.5	0.6	45	25	5.1	0.75
粉状有机药品	1100	19	0.2	7.5	3.3	45	50	6	7.5
粉状药品	1400	4	0.5	5月6日	9.16	70	0.8	1.25	5.5
